Фотовывод пленок для офсетной и трафаретной печати
Фотоформы по-прежнему востребованы как для изготовления аналоговых печатных форм в типографиях, так и для изготовления сеток для шелкографии (трафаретной печати), клише для тампопечати и тиснения, для засветки полимера при изготовлении печатей и штампов, как фотошаблоны для изготовления печатных плат и т.п. - везде, где в технологическом процессе присутствует засветка через фотошаблон, имеющий максимально высокую оптическую плотность непрозрачных элементов и низкую для прозрачных.
Мы предлагаем фотовывод на ФНА Heidelberg Primesetter 102. Максимальный формат вывода 750 х 1040 мм, максимальное разрешение 3386 dpi. Растрирование: регулярное и гибридное с линиатурами до 400 lpi, различные варианты стохастического растрирования с размером точки от 20 микрометров. Оптическая плотность экспонированных элементов 3.8 - 4.0D при оптической плотности основы не более 0.1D.
Для сравнения: у фотошаблона, распечатанного на специальной пленке или кальке на обычном струйном или лазерном принтере плотность черных элементов будет не более 2.0D при оптической плотности основы около 0.4D. При этом обычно реальное разрешение не выше 600dpi, края изображения нерезкие, в случае растрирования линейность оставляет желать лучшего.
При выводе фотоформ для офсетной печати возможна пробивка панчей стандарта Bacher (бесплатная услуга на фотоформах формата А1). Этот стандарт подходит для большинства печатных машин. Пробивка панчей позволяет значительно сократить время монтажа и приладки, а также повышается совмещение красок при печати тиража. Также возможна генерация CIP3-файлов к выводимым фотоформам для использования на печатных машинах Heidelberg, оснащенных Prinect Prepress Interface.
Цены на вывод фотоформ (цветоделенных пленок)
Вывод фотоформ Heidelberg Primesetter 102 (за 1 фотоформу)Формат | готовые ps/pdf*** | стандартный тариф |
A4+ (до 260х360*) | 270 | 350 |
A3+ (до 360х520*) | 540 | 620 |
A2+ (до 520х720*) | 1080 | 1160 |
A1+ (до 740х1040*) | 2160 | 2240 |
Минимальная стоимость заказа на фотовывод 540 рублей.
Минимальная стоимость срочного заказа на фотовывод 1080 рублей.**
* Размер в миллиметрах с обрезными метками и крестами
** Если Вам необходимо срочно вывести пленку малого формата, а нам нечем ее дополнить, Вы оплачиваете минимальный отрез пленки (104х40см)
*** Готовые ps/pdf - postscript или pdf файлы, полностью удовлетворяющие техническим требованиям, содержащие в себе все необходимые заказчику элементы, и не требующие дополнительных манипуляций - таких, как сборка спусков, подстановка меток, шкал и т.п.
- Цены указаны в рублях, и действуют с 1 августа 2023 года, включают НДС 20%.
- Пробивка панчей стандарта Bacher — бесплатно по желанию заказчика.
- Сборка книжно-журнальных спусков — бесплатно по желанию заказчика.
- Генерация экранной спусковой пробы — бесплатно по желанию заказчика.
- Предоставляются скидки при большом объеме вывода, а также в зависимости от условий доставки и вариантов оплаты.
Технические требования к файлам для вывода фотоформ
Параметры вывода по умолчанию
Если в заказе не указаны иные параметры, то вывод пленок производится со следующими параметрами:

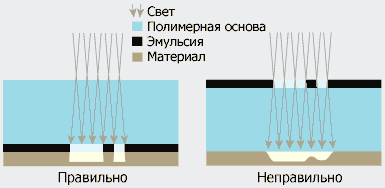

Разрешение 2540 dpi. Эмульсия нечитаемая (офсет). Черный = оверпринт (98% и выше), все оверпринты в файле, кроме оверпринта на белом, обрабатываются. Линиатура 175 lpi. Метод растрирования IS Classic, растровая точка Smooth Elliptical. Все встроенные цветовые профили игнорируются. Линии толщиной Hairline выводятся толщиной 0.01 мм (могут быть почти не видны на форме). Оптическая плотность печатных элементов не менее 3.6D.
Файлы, не соответствующие заявленному размеру, содержащие отличное от указанного количество сепараций, а также содержащие RGB/Lab-объекты не выводятся.
Общие рекомендации по передаче файлов
Оптимальный путь передачи нам файлов - через раздел 'Закачка файлов' в личном кабинете либо закачка на наш фтп-сервер. Не рекомендуется закачка файлов на публичные FTP - серверы и файлообменники. Файлы, размещенные на файлообменниках, требующих ввода букв, цифр, просмотра рекламы, отправки СМС и т.п. не принимаются.
Обязательно архивируйте файлы перед передачей их через интернет. Архиватор проверяет контрольную сумму и позволяет отследить сбои при закачке.
Будьте оригинальны, сдав на фотовывод файл с банальным названием 'vivod.ps','1.ps', 'listovka.ps' Вы рискуете получить чужой заказ. Не называйте похожими именами файлы, сдаваемые на вывод в течение 2-3 дней. Плохой пример: 'Job_abc227_PrintA7a.ps', 'Job_abc227_PrintAA7.ps', 'Job_abc227_PrintA7aa.ps' - файлы могут быть перепутаны.
Готовые PDF или PostScript файлы для фотовывода
Принимаются PDF-файлы не выше версии 1.6 либо Level 2 PostScript файлы. Рекомендуется использовать композитные файлы. Имейте в виду, что при выделении не-cmyk сепараций (пантонов) из композитного ПДФ, мы не можем часть пантонов вывести отдельно, а часть преобразовать в CMYK.
В параметрах печати, независимо от параметров фотоформ, которые Вы хотите получить, следует выставлять читаемую эмульсию, позитив (опции mirror и negative должны быть отключены). "Зеркалить" изображение в программе верстки также не рекомендуется!
При необходимости пробивки панчей следует указать расстояние 'A' до панча, при этом сборка для печати с оборотом должна быть отцентрирована относительно постскрипт-страницы.
Важно:
- Все страницы в многостраничном PDF должны быть одинакового размера.
- Не допускается использование кириллицы в названиях сепараций.
- Не допускается обрезка PDF-файлов изменением значений Crop Box.
Однобитные Tiff - файлы
Принимаются файлы с разрешением 2540 dpi (1000 точек/см) либо 3386 dpi (1333 точек/см). Допустимо LZW - сжатие. Изображение читаемое для вывода трафаретом, нечитаемое для вывода офсетом. Файлы формата А1+ должны быть портретной ориентации (стоя), файлы формата А2+ - альбомной (лёжа), меньшие форматы - неважно. Использование однобитных файлов не рекомендуется для растрированных изображений, особенно с линиатурами выше 60..80 lpi, т.к. мы не можем применить линеаризацию к однобитному файлу, а фотонабор не линеен - изображение будет темнее, чем задано в файле.
Файлы на сборку спуска
Для пополосного pdf-файла для сборки спуска справедливы все вышепечисленные требования к готовым ps/pdf файлам, также необходимо выполнение следующих условий: размер страницы постскрипта=обрезной формат+припуск на обрезку, припуск должен быть одинаковым со всех сторон, т.е. страница должна быть отцентрирована в постскрипте. Служебные метки и шкалы должны быть отключены, либо отодвинуты от обрезного формата на расстояние, не меньшее вылета под обрезку.
При необходимости пробивки панчей следует указать расстояние 'B' до панча.
Общие требования к файлам верстки
Не пользуйтесь свежевышедшими, а тем более бета-версиями программ верстки! Как правило, такие программы содержат неизученные ошибки, приводящие к сбоям на пленках и браку в тираже.
Публикация для сдачи на вывод должна быть собрана с использованием соответствующих функций программ верстки (Package, Collect for Output) и включать в себя все использованные шрифты и изображения. Параметры страниц публикации, размещение элементов верстки, наличие вылетов и т.п. должны соответствовать требованиям типографии.
Цвета: Недопустимо использование в верстке цветов, не имеющих CMYK - определения (определенных в Lab, RGB и т.д). Нежелательно присутствие плашечных (Spot) цветов в работе, печатаемой триадными красками.
Шрифты: Настоятельно рекомендуем пользоваться при верстке лицензионными шрифтами. Не рекомендуется пользоваться при верстке системными шрифтами (Times, Arial, Tahoma и т.д.).
Изображения: Заверстанные в документ изображения должны быть в цветовой модели CMYK, с достаточным для качественного воспроизведения эффективным разрешением. Параметры цветоделения изображений должны соответствовать требованиям типографии.
Не рекомендуется помещение изображений в верстку через буфер обмена.
Векторная графика: Недопустимо использование линий толщиной "Hairline". Минимальные толщины линий, размеры текста и прочих элементов должны соответствовать требованиям типографии.
Недопустимо использование прозрачных растров, различных эффектов, теней в работах, предназначенных для печати смесевыми пантонами. Шрифты в файлах, созданных в программах векторной графики (Corel, Illustrator), должны быть переведены в кривые.
Принимаемые версии ПО:
Adobe Illustrator: CС (2022) и ниже на платформах Mac и PC.
Corel Draw: 19 (2017) и ниже версии на платформе PC.
Adobe Indesign: CS6 либо *.idml файлы.
Adobe FrameMaker, Adobe PageMaker, продукты Corel кроме Corel Draw, продукты Microsoft, и т.п. - только по предварительному согласованию.
Пробивка панчей при выводе фотоформ
Пробивка панчей возможна на фотоформах формата А1 (при максимальной ширине пленки 1040 мм) под стандарт Bacher.

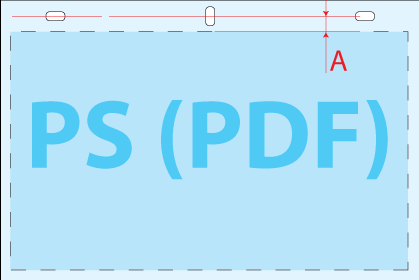

Если Вам необходима эта услуга, необходимо указать расстояние, на котором пробиваются панчи:При выводе готовых постскрипт (либо Pdf) - файлов в ТЗ указывается расстояние A - от края постскрипта до середины панча

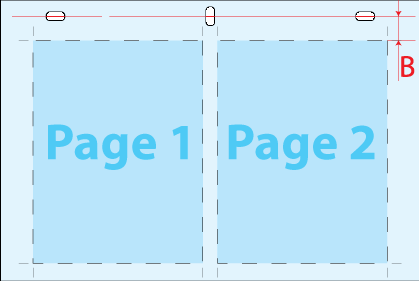

При сборке спусков у нас, либо при выводе готовых файлов из верстки, указывается расстояние B - от обрезной метки до середины панча
Проверка работ перед выводом
К сожалению, верстальщики и дизайнеры не всегда готовят безупречные макеты с точки зрения качества подготовки к печати, а специалистам препресс не всегда удается отловить все технические ошибки в верстке. Очень часто целесообразно показать готовый спуск технологу на предмет правильности сборки спуска, наличия всех необходимых меток и шкал. Более того, не все элементы верстки одинаково обрабатываются различными растровыми процессорами, и даже правильно сгенерированные и прошедшие все стадии проверки файлы в некоторых редких случаях дают непредвиденные результаты при растрировании и последующем выводе пленок или пластин CTP. В случае вывода CtP форм ситуация осложняется существенно большей ценой перевывода в случае ошибок, а также тем, что большинство ошибок, скорее всего, будут замечены только на приладке.
Таким образом, стопроцентную гарантию качества дает только проверка выходного растрового изображения, сгенерированного тем растровым процессором, с которого осуществляется вывод.
Мы предлагаем 2 варианта проверки работ перед выводом для проверки менеджером компании, технологом, корректором или заказчиком:
Цветная распечатка для проверки перед выводом (печатная спусковая проба)
Цветная распечатка осуществляется непосредственно с файла, поступающего на устройство вывода, в натуральную величину (1:1), с разрешением 360 dpi. Это позволяет получить отпечаток, в точности соответствующий выведенным формам, для проверки менеджером компании, корректором или заказчиком.
Заказав распечатку, Вы можете отследить на ней наличие всех элементов верстки, меток и шкал, оверпринты, оценить качество изображений, проверить правильность спуска полос. Из распечатки можно собрать макет и подписать у конечного заказчика. Наличие спусковой распечатки облегчает работу как печатного, так и послепечатного цеха. Стоимость распечатки незначительна, и несравнима со стоимостью бракованных форм и тем более бракованного тиража. Следует отметить, что многие типографии уже оценили необходимость этой процедуры, и не принимают в работу заказ без подписанной спусковой распечатки.
Jpeg-файл для проверки перед выводом (экранная спусковая проба)
Вы получаете (как правило, в Вашу папку на ФТП) CMYK Jpeg файл, сгенерированный растровым процессором, в натуральную величину, с разрешением 300 dpi (разрешение может быть выше или ниже по отдельной договоренности). Проверять файл не так удобно, как распечатку, однако он бесплатен, плюс экономится время на перевозку бумажных распечаток.
Имейте в виду что ни печатная, ни экранная спусковая проба не может служить для визуальной оценки цвета тиража. Для проверки цвета заказывайте цветопробу.
Полезные файлы и шаблоны
- PPD Heidelberg Primesetter Mac/PC
Файл описания нашего ФНА Heidelberg Primesetter 102. Используется для записи постскрипт-файлов. - Файл настроек для Acrobat Distiller Mac/PC
Корректные настройки для генерации pdf-файлов из постскриптов. (чтобы установить, используйте команду меню Settings --> Add Adobe PDF Settings.... в Acrobat Distiller) - Профиль Preflight для AdobeAcrobat
Позволяет проверить pdf файлы на наличие грубых ошибок и соответствие нашим техническим требованиям. Инструкция по установке - Профиль ISOcoated_v2 (Total inc limit = 300%)
Подходит для цветоделения в большинстве случаев, если у вас нет рекомендаций по цветоделению от Вашей типографии. - Шкала ОКП-3
Стандартная шкала контроля печати, если у вас нет шкалы, рекомендованной Вашей типографией. - FTP-клиент FileZilla 3.3.4.1 для Windows
Удобная программа для работы с ФТП.
